Becker GmbH polyetric 40 Formteile

polyectric ^©

Zurück zur Übersicht

	Wärmeschrumpfende Formteile und Endkappen Unsere wärmeschrumpfenden Formteile bzw. Endkappen werden aus hochwertigem, vernetztem Compound auf Polyolefinbasis gefertigt. Sie besitzen hohe physikalische Eigenschaften in der Wärme, eine ausgezeichnete Alterungsbeständigkeit und eine gute Resistenz gegenüber Chemikalien. Die Innenseite der Formteile bzw der Endkappen ist mit einem Heiss-Schmelzkleber beschichtet, der nach dem Schrumpfvorgang seine flexiblen Eigenschaften beibehält. In kurzer Zeit auf das Kabelende aufgeschrumpft, entsteht ein feuchtigkeitsdichtes Kabelabschlußsystem.

		hohe Reissfestigkeit und Bruchdehnung gute Chemikalienbeständigkeit gegenüber Salzen, Säuren, Alkalien und Lösungsmitteln ausgezeichnete Formstabilität großer Einsatztemperaturbereich -30°C bis +80°C

		Ausführungen: Endkappe Endverschlüsse mit mehreren (2 - 3 oder 4) Ausgängen

Lötverbinder

Typenreihe LV

Diese Lötverbinder sind für den Einsatz im kommerziellen Bereich der Elektrik / Elektronik gedacht.
In einem Arbeitsgang wird mit diesem Lötverbinder eine mechanisch voll belastbare und zugleich wasserdichte Verbindung geschaffen. Als Werkzeug wird lediglich ein Heißluftgebläse benötigt.

Montageanleitung:
Die zu verbindenden Drähte beidseitig abisolieren. Bis zum Lotring in die Löthülse einführen. Mit dem Heißluftgebläse von der Mitte her die Hülse aufschrumpfen (keine offene Flamme!). Bei dem Schrumpfvorgang wird das Spezial-Lot verflüssigt und verbindet nach dem Abkühlen die Kupferleiter

Typ	Farbe	Drahtgröße	Zugbelastung
LV1	transparent	0,1-0,5mm²	25 kg
LV2	rot	0,5-1,0mm²	30 kg
LV3	blau	1,0-2,0mm²	35 kg
LV4	gelb	2,0-6,0mm²	40 kg

Typenreihe B STS

gemäß Military Standards MIL-DTL 23053/8

Diese Lötmuffen sind für den Einsatz im Luftfahrt und Militärbereich konzipiert. Es handelt sich um ein einteiliges Löt- und Isoliersystem zum Verbinden und Spleißen von Signalleitungen (insbesondere für den Anschluß von Masseleitungen an Abschirmungen).
Die Lötmuffe ist aus einem wärmestabilisierten, transparenten Kunststoff hergestellt, damit die Verbindung immer kontrolliert werden kann. An jedem Ende ist eine Kleberdichtung eingebracht, so daß nach dem Schrumpfen eine wasserdichte, zugfeste Verbindung entsteht.

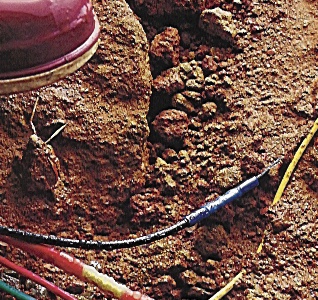

Crimpverbinder

Diese isolierten Verbinder aus Polyamid ergeben robuste, umgebungsbeständige Stoßverbinder für Drahtgrößen von AWG 22 bis AWG 10 bei gleichzeitiger Isolierung, Abdichtung und Schutz der Verbindungen gegen Abrieb und starke mechanische Beanspruchung.
Die abisolierten Leiter werden in den metallenen Stossverbinder eingeführt und verquetscht. Die Muffe wird dann erhitzt und der Klebstoff fließt und verbindet damit die Verbinder gegen die Leitung.
Diese Dichtung verhindert hygroskopische Veränderungen der Leitungen und widersteht Wasser, Salz, Kondensation und Benetzung mit Flüssigkeiten, Korrosion und Hitze,auch unter Druck.
Die Verbindung wird mit der Crimpzange hergestellt, die auch eine Vorrichtung zum Drahtschneiden und Abisolieren aufweist. (siehe Werkzeuge)

Technische Daten

Nenntemperaturbereich:

-50°C bis +120°C

Isolationsfestigkeit:

7,5 kV

Isolationswiderstand:

10⁶ MOhm
